KGG 19*2.5 硅橡胶电缆_硅橡胶电缆_安徽佰能电气有限公司

安徽佰能电气有限公司-电线电缆系列热销地区：
1、辽宁：沈阳、大连、鞍山、抚顺、本溪、丹东、锦州、营口、阜新、辽阳、盘锦、铁岭、朝阳、葫芦岛。
2、吉林：长春、吉林、四平、辽源、通化、白山、松原、白城、延边。
3、黑龙江：、哈尔滨、齐齐哈尔、鸡西、鹤岗、双鸭山、大庆、伊春、佳木斯、七台河、牡丹江、黑河、绥化、大兴安岭。

KGG 19*2.5 硅橡胶电缆使用特性：

1．交流额定电压：U₀/U 450/750KV，zui高工作温度：180℃

2．zui低环境温度：硅橡胶护套：固定敷设-60℃，非固定敷设-20℃

3．电缆安装敷设温度应不低于-20℃。

4．电缆允许弯曲半径：非铠装电缆zui小为电缆外径的6倍

硅橡胶电缆基本型号及名称

KGG	硅橡胶绝缘和护套控制电缆
KGGR	硅橡胶绝缘和护套控制软电缆
KGGP	硅橡胶绝缘和护套铜丝编织屏蔽控制电缆
KGGRP	硅橡胶绝缘和护套铜丝编织屏蔽控制软电缆
KGGRP1	硅橡胶绝缘和护套镀锡编织屏蔽控制软电缆

备注：1 如需阻燃型硅橡胶电缆，型号前加ZR；2硅橡胶绝缘复合护套电缆在芯数多，截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆，3导体线芯中铜丝可以采用镀锡。

硅橡胶电缆代号名称和含义

项目	代号	说明
阻燃特性	ZR	阻燃硅橡胶护套
系列代号	K	控制电缆
绝缘材料	G	硅橡胶
护套材料	G	硅橡胶
护套材料	YVF	复合聚氯乙烯
屏蔽材料	P	铜丝编织屏蔽
屏蔽材料	P1	镀锡铜丝屏蔽
导体结构	A	单股导体
	B	7股绞合导体
	R	多股绞合导体

硅橡胶电缆主要技术指标

1．成品电缆导体直流电阻（符合GB3956规定）参照附录A表3规定。

2．20℃时绝缘电阻不小于500MΩ/KM。

3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。

硅橡胶电缆规格及结构参数

线芯*标称截面（mm²）	导体结构（根数*直径） mm	电缆zui大外径（mm）		参考重量（kg/km）
线芯*标称截面（mm²）	导体结构（根数*直径） mm	KGGR	KGGRP	KGGR	KGGRP
2*0.75	24*0.20	9.2	10.0	78	118
2*1.0	32*0.20	9.5	10.6	87	127
2*1.5	48*0.20	10.2	11.5	114	164
2*2.5	51*0.25	10.5	12.5	156	210
3*0.75	24*0.20	10.5	11.5	93	133
3*1.0	32*0.20	11.5	12.9	100	152
3*1.5	48*0.20	12.0	13.8	126	177
3*2.5	51*0.25	12.5	14.8	180	243
4*0.75	24*0.20	11.0	12.5	110	160
4*1.0	32*0.20	11.5	13.0	120	173
4*1.5	48*0.20	12.0	13.5	151	205
4*2.5	51*0.25	14.5	15.5	220	270
5*0.75	24*0.20	12.0	13.0	118	168
5*1.0	32*0.20	12.5	13.5	140	200
5*1.5	48*0.20	13.0	14.2	190	250
5*2.5	51*0.25	14.0	15.2	290	380
7*0.75	24*0.20	12.5	13.5	141	201
7*1.0	32*0.20	13.0	14.2	162	231
7*1.5	48*0.20	13.6	14.6	230	290
7*2.5	51*0.25	15.5	16.5	350	360
8*0.75	24*0.20	13.5	14.5	165	224
8*1.0	32*0.20	14.0	15.0	190	223
8*1.5	48*0.20	15.8	17.2	278	281
8*2.5	51*0.25	17.0	18.2	410	560
10*0.75	24*0.20	14.1	15.4	210	310
10*1.0	32*0.20	15.0	16.0	260	394
10*1.5	48*0.20	17.1	18.1	345	460
10*2.5	51*0.25	21.0	22.1	510	640
12*0.75	24*0.20	15.5	16.5	245	345
12*1.0	32*0.20	17.2	18.2	287	387
12*1.5	48*0.20	18.0	19.0	372	500
12*2.5	51*0.25	21.0	22.0	577	680
14*0.75	24*0.20	17.0	18.0	280	380
14*1.0	32*0.20	17.6	19.0	321	440
14*1.5	48*0.20	19.0	20.0	440	560
14*2.5	51*0.25	21.0	22.0	580	780
19*0.75	24*0.20	15.8	16.8	340	450
19*1.0	32*0.20	17.0	18.0	400	520
19*1.5	48*0.20	20.0	21.0	520	650
19*2.5	51*0.25	23.0	24.0	845	1023

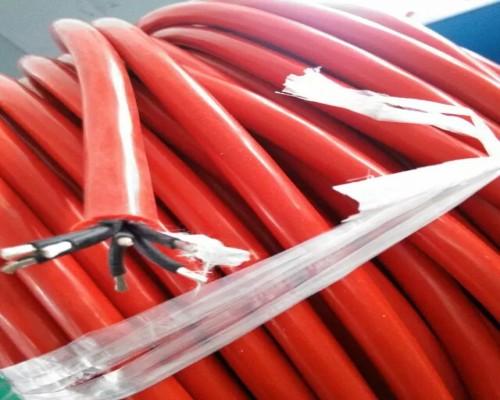

产品结构示意图：

关键词：YGC硅橡胶电缆

产品中心

KGG 19*2.5 硅橡胶电缆

详情介绍
