扁平软电缆

当前位置: 主页 > 产品中心 > 扁平软电缆

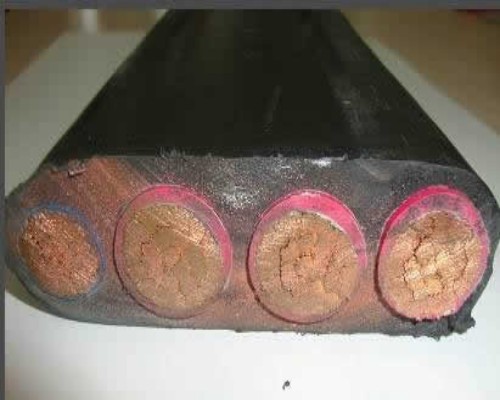

YGGBP3*16+1*10 扁电缆

2023-12-29 22:51 已有人浏览 安徽佰能电气有限公司
TAG标签:扁平电缆
一.YGGBP3*16+1*10扁电缆产品特点及用途:本产品具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移...

产品分类扁平软电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质根据具体型号

报价电话 18098308844

详情介绍



一.YGGBP3*16+1*10 扁电缆产品特点及用途:本产品具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。

二.YGGBP3*16+1*10 扁电缆产品执行标准:Q/HL009-2004. 阻燃性能试验执行GB12666-90规定

三.扁电缆使用特性:

1.交流额定电压:U0/U 0.6/1KV zui高工作温度: 105℃ zui低环境温度:固定敷设-40℃

2.电缆安装敷设温度应不低于-25℃。

3. 电缆允许弯曲半径:电缆zui小为电缆外径的12倍。

四.扁电缆主要技术指标:

1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。

2.20℃时绝缘电阻不小于50MΩ/KM。

3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

扁电缆规格:

线芯*标称截面(mm2导体结构 (根数*直径) (B/R) mm电缆zui大外径(mm)参考重量(kg/km)
YVFRYVFRPYVFRYVFRP
1*2.551*0.254.0-72-
1*482*0.256.0-95-
1*6123*0.257.0-130-
1*10204*0.259.5-190-
1*16323*0.2511.0-255-
1*25513*0.2512.0-365-
1*35722*0.2513.5-475-
1*501026*0.2515.0-670-
1*701406*0.2517.0-830-
1*95486*0.5019.0-1200-
1*120608*0.5021.0-1360-
1*150760*0.5023.0-1654-
1*185945*0.5026.0-2050-
2*2.551*0.2510.511.5159205
2*482*0.2512.513.5230290
2*6123*0.2514.015.2276336
2*10204*0.2518.019.2413475
2*16323*0.2522.023.5567670
2*25513*0.2524.525.5833933
2*35722*0.2529.030.210881288
2*501026*0.2533.035.012971590
2*701406*0.2538.039.016751900
2*95486*0.5041.043.022052500
2*120608*0.5048.050.026603000
2*150760*0.5052.054.033503750
2*185945*0.5057.059.044004820
3*2.551*0.2512.013.0210270
3*482*0.2513.014.0295365
3*6123*0.2514.815.8375455
3*10204*0.2519.020.0559639
3*16323*0.2522.023.0770870
3*25513*0.2526.027.012391349
3*35722*0.2533.034.115201640
3*501026*0.2536.538.519702100
3*701406*0.2540.542.525802790
3*95486*0.5048.550.532803500
3*120608*0.5053.055.040604380
3*150760*0.5058.060.051975597
3*185945*0.5063.065.062796700
3*4+1*2.582*0.2514.515.6300370
3*6+1*4123*0.2516.017.2400490
3*10+1*6204*0.2521.023.0590690
3*16+1*10323*0.2525.026.0850950
3*25+1*16513*0.2530.532.512551410
3*35+1*16722*0.2533.535.615851790
3*50+1*251026*0.2540.242.220662280
3*70+1*351406*0.2547.249.527783080
3*95+1*50486*0.5050.052.228363126
3*120+1*70608*0.5053.055.548575207
3*150+1*70760*0.5057.059.557006090
3*185+1*95945*0.5066.069.071147514
4*482*0.2514.015.0325400
4*6123*0.2517.518.5421500
4*10204*0.2522.023.0635720
4*16323*0.2524.025.08981010
4*25513*0.2531.032.013421490
4*35722*0.2534.035.017651900


  具体型号有:YVF、YFF、YVFR、YFFR、YVFP、YFFP、YVFRP、YFFRP、YVFB、YFFB、YVFRB、YFFRB、YVFPR、YFFPR、YVFP2、YVFRP2、YVFPB、YFFPB、YVFBP、YFFBP、YVFBR、YFFBR、KYVF、KYFF、KYVFR、KYFFR、KYVFP、KYFFP、KYVFRP、KYFFRP、KYVFB、KYFFB、KYVFRB、KYFFRB、KYVFPR、KYFFPR、KYVFP2、KYVFRP2、KYVFPB、KYFFPB、KYVFBP、KYFFBP、KYVFBR、KYFFBR、ZR-YVF、ZR-YFF、ZR-YVFR、ZR-YFFR、ZR-YVFP、ZR-YFFP、ZR-YVFRP、ZR-YFFRP、ZR-YVFB、ZR-YFFB、ZR-YVFRB、ZR-YFFRB、ZR-YVFPR、ZR-YFFPR、ZR-YVFP2、ZR-YVFRP2、ZR-YVFPB、ZR-YFFPB、ZR-YVFBP、ZR-YFFBP、ZR-YVFBR、ZR-YFFBR、ZR-KYVF、ZR-KYFF、ZR-KYVFR、ZR-KYFFR、ZR-KYVFP、ZR-KYFFP、ZR-KYVFRP、ZR-KYFFRP、ZR-KYVFB、ZR-KYFFB、ZR-KYVFRB、ZR-KYFFRB、ZR-KYVFPR、ZR-KYFFPR、ZR-KYVFP2、ZR-KYVFRP2、ZR-KYVFPB、ZR-KYFFPB、ZR-KYVFBP、ZR-KYFFBP、ZR-KYVFBR、ZR-KYFFBR、YVFX、YFFX、YVFRX、YFFXR、YVFXP、YFFXP、YVFXRP、YFFXRP、YVFXB、YFFXB、YVFXRB、YFFXRB、YVFXPR、YFFXPR、YVFXP2、YVFXRP2、YVFXPB、YFFXPB、NH-YVF、NH-YFF、NH-YVFR、NH-YFFR、NH-YVFP、NH-YFFP、NH-YVFRP、NH-YFFRP、NH-YVFB、NH-YFFB、NH-YVFRB、NH-YFFRB、NH-YVFPR、NH-YFFPR、NH-YVFP2等等。软电缆,扁电缆、移动电缆,屏蔽扁电缆,控制扁电缆。耐压300/500V、300/300V、450/750V、0.6/1KV。 备注:阻燃型产品在型号前加“XX—",用阻燃“ZR、ZA、ZB、ZC、ZRA、ZRB、ZRC、ZBN、ZCN、ZAN、ZN、ZRN",低烟低卤阻烟“ZL、ZD、",低烟无卤阻燃“ZW、ZDW、ZLW、ZWD、ZRD、ZRW",表示铠装型产品在产品的型号后下角加“—XX",用钢带铠装“22、29"、细钢丝铠装“32、132"表示。加“ia、I、ZRI、IZ”是本安,加“NH”是耐火、加(T、D)是对绞形式、:P铜网、P1镀锡、P2铜箔、P3铝箔、PL铝箔、P22带铠装、P2/22铜箔带铠装电缆
