扁平软电缆

当前位置: 主页 > 产品中心 > 扁平软电缆

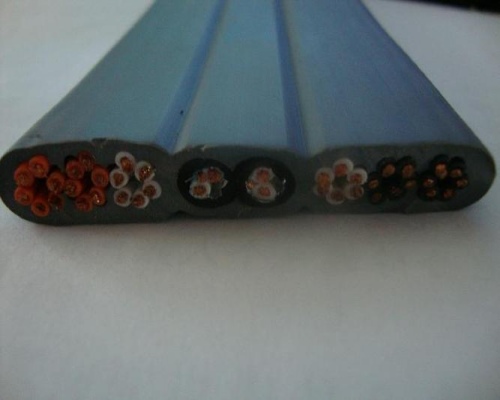

YGCB扁电缆

2023-12-29 23:00 已有人浏览 安徽佰能电气有限公司
TAG标签:扁平电缆
YGCB扁电缆产品执行标准Q/HHTZH007.4YGCB扁电缆使用特性:1,交流额定电压:U0/U0.6/1KV,zui高工作温度:180℃,zui低环境温度...

产品分类扁平软电缆

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质根据具体型号

报价电话 18098308844

详情介绍



YGCB扁电缆产品执行标准Q/HHTZH007.4

YGCB扁电缆使用特性1,交流额定电压:U0/U 0.6/1KVzui高工作温度: 180℃zui低环境温度:固定敷设-60℃电缆安装敷设温度应不低于-25℃。

基本型号及名称


型号

产品名称

YGGB

硅橡胶绝缘和护套镀锡铜丝移动用扁平软电缆

YGCB-VFR

绝缘硅橡胶护套移动用扁平软电缆

YGCB-HF46R

F46绝缘硅橡胶护套移动用扁平软电缆

YGCBP

硅橡胶绝缘和护套镀锡铜丝编织分相屏蔽移动用扁平软电缆

YGCB-VFRP

硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆

YGCB-HF46RP

F46绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆


备注:导体线芯中铜丝可以采用镀锡。

代号名称和含义

欢迎您:137 0550 1440 ..


代号

代号含义

Y

移动用系列

G

硅橡胶绝缘或护套

VF

绝缘

B

扁型

P

铜丝(镀锡铜丝)屏蔽

F46

聚全氟乙丙烯


主要技术指标

1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。

2.20℃时绝缘电阻不小于100MΩ/KM。

3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

七:基本电缆规格及结构参数


线芯*标称截面(mm2

导体结构

(根数*直径)

mm

电缆zui大外径(mm)

YGCB、YGCB-YVFR

2*1.5

48*0.20

12.4*7.8

2*2.5

51*0.25

15.0×9.2

2*4

82*0.25

16.8×9.8

2*6

123*0.25

19.2×10.9

2*10

204*0.25

22.5×12.8

2*16

323*0.25

25.2×14.9

2*25

513*0.25

29.5×17.2

2*35

722*0.25

32.8×19.1

2*50

1026*0.25

37.6×21.5

2*70

1406*0.25

42.6×24.3

2*95

486*0.50

48.3×27.3

2*120

608*0.50

53.8×29.1

2*150

760*0.50

59.3×32.2

3*1.5

48*0.20

17.8*6.5

3*2.5

51*0.25

20.8×8.0

3*4

82*0.25

22.6×9.5

3*6

123*0.25

25.8×11.3

3*10

204*0.25

34.1×13.2

3*16

323*0.25

35.2×15.9

3*25

513*0.25

42.3×18.2

3*35

722*0.25

46.2×19.1

3*50

1026*0.25

60.8×24.0

3*70

1406*0.25

69.8×26.8

3*95

486*0.50

73.2×28.0

3*120

608*0.50

88.5×36.0

3*150

760*0.50

98.0×35.1

4*1.5

48*0.20

26.5*7.5

4*2.5

945*0.50

25.8×9.0

4*4

82*0.25

29.4×9.5

4*6

123*0.25

34.1×11.8

4*10

204*0.25

40.4×12.9

4*16

323*0.25

45.9×15.6

4*25

513*0.25

54.1×18.1

4*35

722*0.25

58.6×20.2

4*50

1026*0.25

83.0×26.5

3×4+2.5

82*0.25/51*0.25

30.6×10.7

3×6+4

123*0.25/82*0.25

31.0×12.8

3×10+6

204*0.25/123*0.25

35.0×12.9

3×16+6

323*0.25/123*0.25

41.3×15.6

3×25+10

513*0.25/204*0.25

49.1×18.1

3×35+10

722*0.25/204*0.25

64.2×20.2

3×50+16

1026*0.25/323*0.25

80.2×23.4

3×70+25

1406*0.25/513*0.25

85.3×27.2

3×95+35

486*0.50/722*0.25

97.6×29.7

3×120+35

608*0.50/722*0.25

107.1×31.9

5*1.5

48*0.20

27.5*7.8

5*2.5

51*0.25

34.0*9.4

5*4

82*0.5

39.5*10.6

6*1.5

48*0.20

33*7.8

6*2.5

51*0.25

42.9*9.4

6*4

82*0.5

44.0*10.5

7*1.5

48*0.20

34.0*7.6

7*2.5

51*0.25

43.0*9.4

7*4

82*0.25

44.0*10.6

8*1.5

48*0.20

40.5*7.9

8*2.5

51*0.25

51.0*8.8

8*4

82*0.25

55.0*10.8

10*1.5

48*0.20

47.5*7.8

10*2.5

51*0.25

62.0*9.5

10*4

82*0.25

68.2*11.0

12*1.5

48*0.20

62.5*8.5

12*2.5

51*0.25

73.0*8.5

12*4

82*0.25

83.2*11.0
