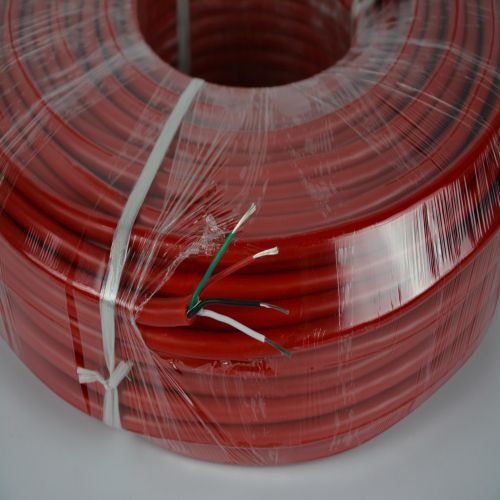

YGCP,YGZP硅橡胶屏蔽电缆_屏蔽电缆_安徽佰能电气有限公司

YGCP,YGZP硅橡胶屏蔽电缆产品特性：
1、额定电压：450/750V
2、工作温度：-60～+180℃
3、导体：绞合镀锡铜线
4、绝缘：硅橡胶
5、护套：硅橡胶
6、颜色：红/黄/兰/白/黑/黄绿/棕/绿等

YGCP,YGZP硅橡胶屏蔽电缆特点/用途：
可在长期潮湿环境中使用，电性能及防水、防霉性能优越。弯曲性能优良，zui小弯曲半径为电缆外径16倍，可移动使用。使用于交流额定电压450/750V及以下各种移动式电机、钢铁、航空、电厂、石化等高温环境中使用。

交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。

结构及技术参数：

横截面积（mm2）	导体结构根数/线径（mm）	绝缘厚度（mm）	芯数	20 ℃时导体直流电阻（Ω/km）	包装长度（m）
4	56 × 0.30	1.0	2-19	5.09	100
6	84 × 0.30	1.0	2-10	3.39	100
10	84 × 0.40	1.2	2-10	1.82	100
16	126 × 0.40	1.2	2-5	1.22	100
25	196 × 0.40	1.4		0.795	100
35	276 × 0.40	1.4		0.565	100
50	396 × 0.40	1.6		0.393	100
70	360 × 0.50	1.6		0.227	100
95	475 × 0.50	1.8		0.210	100
120	608 × 0.50	1.8		0.164	100
150	756 × 0.50	2.0		0.132	100
185	925 × 0.50	2.2		0.108	100
240	1221 × 0.50	2.4		0.0817	100

芯数×截面（mm2）	导体结构根数/线径(mm）	绝缘厚度（mm）	绝缘外径（mm）	护套厚度（mm）	平均外径（mm）	20 ℃ 时导体直流电阻（Ω/km）
1 × 0.4	48/0.10	0.60	2.0	0.80	3.90	54.8
1 × 0.5	62/0.10	0.55	2.0	0.90	4.20	40.1
2 × 0.5	28/0.15	0.55	2.0	1.10	6.70	40.1
3 × 0.5	28/0.15	0.55	2.0	1.20	7.20	40.1
4 × 0.5	28/0.15	0.55	2.0	1.20	7.70	40.1
5 × 0.5	28/0.15	0.55	2.0	1.30	8.60	40.1
6 × 0.5	28/0.15	0.55	2.0	1.40	9.40	40.1
7 × 0.5	28/0.15	0.55	2.0	1.40	9.40	40.1
8 × 0.5	28/0.15	0.55	2.0	1.50	10.20	40.1
10 × 0.5	28/0.15	0.55	2.0	1.50	10.50	40.1
12 × 0.5	28/0.15	0.55	2.0	1.60	12.0	40.1
19 × 0.5	28/0.15	0.55	2.0	1.60	13.80	40.1
2 × 0.75	42/0.15	0.60	2.40	1.20	7.80	26.7
3 × 0.75	42/0.15	0.60	2.40	1.20	8.10	26.7
4 × 0.75	42/0.15	0.60	2.40	1.40	9.20	26.7
5 × 0.75	42/0.15	0.60	2.40	1.50	10.0	26.7
6 × 0.75	42/0.15	0.60	2.40	1.50	10.80	26.7
7 × 0.75	42/0.15	0.60	2.40	1.50	10.80	26.7
8 × 0.75	42/0.15	0.60	2.40	1.50	11.50	26.7
10 × 0.75	42/0.15	0.60	2.40	1.6	13.00	26.7
12 × 0.75	42/0.15	0.60	2.40	1.6	13.80	26.7
19 × 0.75	42/0.15	0.60	2.40	1.8	16.2	26.7
2 × 1	32/0.20	0.60	2.60	1.40	8.60	20.0
3 × 1	32/0.20	0.60	2.60	1.40	8.80	20.0
4 × 1	32/0.20	0.60	2.60	1.50	9.40	20.0
5 × 1	32/0.20	0.60	2.60	1.50	10.40	20.0
6 × 1	32/0.20	0.60	2.60	1.60	11.50	20.0
7 × 1	32/0.20	0.60	2.60	1.60	11.50	20.0
8 × 1	32/0.20	0.60	2.60	1.60	12.40	20.0
10 × 1	32/0.20	0.60	2.60	1.80	13.80	20.0
12 × 1	32/0.20	0.60	2.60	1.80	10.50	20.0
16 × 1	32/0.20	0.60	2.60	1.80	16.0	20.0
19 × 1	32/0.20	0.60	2.60	1.80	17.2	20.0
2 × 1.5	48/0.20	0.60	2.80	1.50	9.20	13.7
3 × 1.5	48/0.20	0.60	2.80	1.50	9.50	13.7
4 × 1.5	48/0.20	0.60	2.80	1.50	10.20	13.7
5 × 1.5	48/0.20	0.60	2.80	1.60	11.40	13.7
6 × 1.5	48/0.20	0.60	2.80	1.60	12.20	13.7
7 × 1.5	48/0.20	0.60	2.80	1.60	12.20	13.7
8 × 1.5	48/0.20	0.60	2.80	1.60	13.0	13.7
10 × 1.5	48/0.20	0.60	2.80	1.80	15.0	13.7
2× 2.5	49/0.25	0.70	3.50	1.60	10.80	8.21
3× 2.5	49/0.25	0.70	3.50	1.60	11.20	8.21
4× 2.5	49/0.25	0.70	3.50	1.80	12.60	8.21
5× 2.5	49/0.25	0.70	3.50	1.80	13.60	8.21
6× 2.5	49/0.25	0.70	3.50	1.80	14.60	8.21
7× 2.5	49/0.25	0.70	3.50	1.80	14.60	8.21
2× 4	56/0.30	0.70	4.10	1.60	12.0	5.09
3× 4	56/0.30	0.70	4.10	1.70	9.8	5.09
4× 4	56/0.30	0.70	4.10	1.80	14.0	5.09
2× 6	84/0.30	0.70	4.90	1.60	13.8	3.39
3× 6	84/0.30	0.70	4.90	1.80	14.8	3.39
4× 6	84/0.30	0.70	4.90	1.80	16.0	3.39
