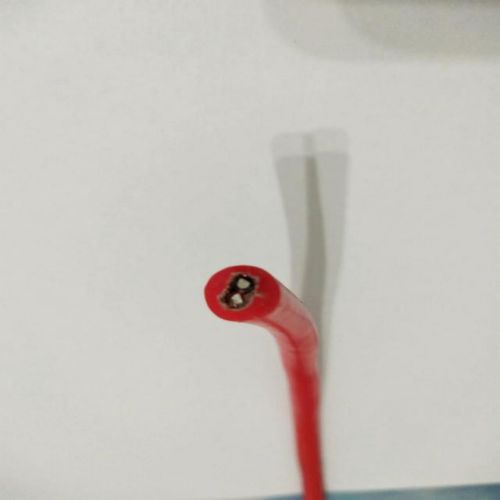

KCH-GG 2x1.0耐热补偿导线

2023-08-24 14:33 已有人浏览 安徽佰能电气有限公司

TAG标签：补偿导线

适用于高温180℃低温-60℃的恶劣环境中与热电偶、检流计及各种温控仪表的连接线。具有耐酸碱、耐化学试剂、耐老化等特性。本产品采用绞合软导体，故可用于各种移动场合。...

产品分类热电偶补偿导线

产品型号KCH-GG KCH-GPGP等

产品电压-

包装类型100/卷

护套材质硅橡胶

报价电话 18098308844

详情介绍

一、产品特点及用途
KCH-GG 2x1.0耐热补偿导线适用于高温180℃低温-60℃的恶劣环境中与热电偶、检流计及各种温控仪表的连接线。具有耐酸碱、耐化学试剂、耐老化等特性。本产品采用绞合软导体，故可用于各种移动场合。

二、执行GB/T4989-94

三、产品型号及名称

型号	名称
KCH-GG	硅橡胶绝缘及护套耐热用KC型补偿导线(电缆)
KCH-GPG	硅橡胶鞋绝缘及护套对绞对屏蔽耐热用KC型补偿电缆(电线)
KCH-GPGP	硅橡胶绝缘及护套对绞对屏总屏蔽耐热用KC型补偿电缆
KCH-FG	氟塑料绝缘硅橡胶护套耐热用KC型补偿导线(电缆)
KCH-FPG	氟塑料绝缘硅橡胶护套对绞屏蔽耐热用KC型补偿导线(电缆)
KCH-FPGP	氟塑料绝缘硅橡胶护套对绞对屏总屏蔽耐热用KC型补偿电缆

注：1、如需其它型号产品，只需改写型号的第一项，如EXH-GPGP KXH-GPGP SCH-GPGP等；
2、如需精密级，在原型号的第一项后加“S”如：KC-HS-GG等；
3、如需本安型和阻燃型产品，分别在原型号前加“IA”和ZRB、ZRC表示；
4、表中“P”为铜丝屏蔽，可改用：P1-镀锡丝屏蔽，P2-铜带屏蔽。

四、生产范围

标称截面 mm2	导体结构㎜	生产对数
标称截面 mm2	根/单丝直径	补偿导线	补偿电缆
0.5	7/0.30	1	2—24
1.0	7/0.43
1.5	7/0.52
2.5	19/0.41		2—19

五、补偿导线外型尺寸及参考重量

芯数×截面mm2	成品电缆***大外径mm				计算重量kg/km
芯数×截面mm2	GG	GPG	FG	FPG	GG	GPG	FG	FPG
2×0.5	4.1×6.5	4.7×7.0	3.6×5.5	4.3×6.2	32	53	30	48
2×1.0	4.7×7.6	5.4×8.1	4.3×6.6	4.9×7.2	48	73	46	67
2×1.5	5.5×8.7	6.1×9.4	4.8×7.4	5.5×8.1	70	98	61	84
2×2.5	6.4×10.5	7.1×11.2	5.8×9.1	6.4×9.8	103	139	95	124
