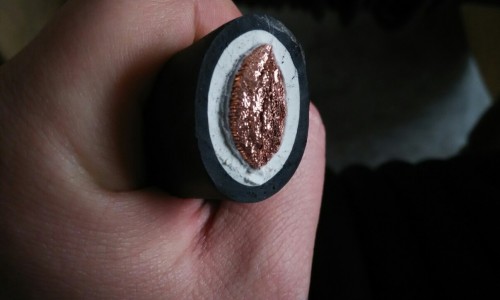

JG 6000-1000V 硅橡胶绝缘电机绕组引接软线

2024-01-03 19:57 已有人浏览 安徽佰能电气有限公司

TAG标签：电机绕组电缆

安徽佰能电气有限公司报价：180-9830-8844推荐：热电偶系列推荐：热电阻系列推荐：双金属温度计JG6000-1000V硅橡胶绝缘电机绕组引接软线技术资料...

产品分类电机引接线

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质根据具体型号

报价电话 18098308844

详情介绍

安徽佰能电气有限公司报价：180-9830-8844

	推荐：热电偶系列	推荐：热电阻系列	推荐：双金属温度计

JG 6000-1000V 硅橡胶绝缘电机绕组引接软线技术资料
额定电压：600V-1000V
额定温度： -40~180℃
试验电压：600V：1000V；10KV；20KV：35KV；

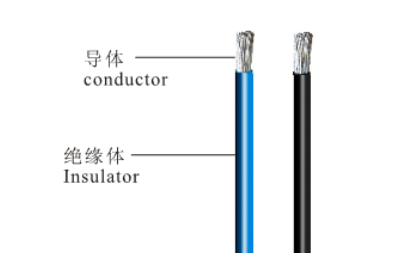

导体：镀锡铜丝
绝缘：硅橡胶
使用场合：电机绕组用引出线
电机引接线标准：JB/T 6213.4-2006

导体			绝缘						20℃ 时导体电阻不大于（Ω/Km）
导体			500V			3000V			20℃ 时导体电阻不大于（Ω/Km）
截面（mm2 ）	导体结构根数/直径（mm ）	直径（mm）	厚度（mm）	标称外径（mm）	zui大外径（mm）	厚度（mm）	标称外径（mm）	zui大外径（mm）	铜芯	镀锡铜芯
16	126/0.40	5.7	5.0	15.7	16.7				1.21	1.24
25	196/0.40	7.1	5.0	17.1	18.1	7.6	22.3	23.3	0.780	0.795
35	276/0.40	8.5	5.0	18.5	19.5	7.6	23.7	24.7	0.554	0.565
50	396/0.40	10.3	5.0	20.3	21.5	7.6	25.5	26.5	0.386	0.393
70	560/0.40	12.2	5.0	22.2	23.5	7.6	27.4	28.4	0.272	0.277
95	760/0.40	14.2	5.0	24.2	25.5	7.6	29.4	30.5	0.206	0.210
120	955/0.40	16.2	5.0	26.2	27.5	7.6	31.4	32.5	0.161	0.164
150	1194/0.40	18.0	5.0	23	24.5	7.6	33.2	34.5	0.129	0.132
185	1443/0.40	20.0	5.0	30	31.5	7.6	35.2	36.5	0.106	0.108
240	1924/0.40	23.0	5.0	33	34.5	7.6	38.2	39.5	0.0801	0.0817
