一、用途

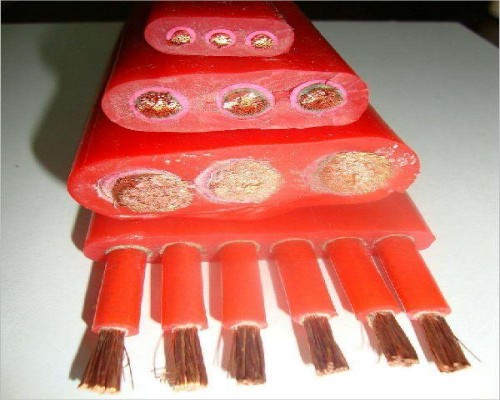

YGCB-YGCRB硅橡胶扁电缆适用于航空、航天、军工、石油、化工、冶金、电力等易燃高温环境中的电器设备上供输电之用。

二、型号、名称及规格

规格：

注：除以上所列出的规格、芯数以外，如果用户需要其它各种规格、芯数的电缆可以提出，我公司可根据用户的特殊要求专门订制以满足需要。

三、YGCB-YGCRB硅橡胶扁电缆产品执行标准
    Q/HY01-2007

四、YGCB-YGCRB硅橡胶扁电缆使用条件

交流额定工作电压： 0.6/1KV

工作温度：固定敷设：-60℃～180℃

非固定敷设：-40℃～180℃

安装敷设很低环境温度：不低于-40℃

电缆允许弯曲半径：不小于电缆外径的6倍

电缆有优良的抗氧、耐臭氧、耐紫外线照射性能，长期在室外使用不发生龟裂；有卓越的电性能，耐电晕性和耐电弧性也非常好；有优良的物理机械性能，在150℃高温下，其机械性能远远优越于通用橡套电力电缆；具有良好的耐化学物质性能、耐燃料油及油类性能。无臭、无味、无毒，具有低表面活性和低吸温性性能。

五、电缆结构描述

5.1 导体

导体采用符合GB/T 3956要求的铜导体。

导体表面光洁、无油污、无损伤绝缘的毛刺、锐边。

5.2 绝缘

绝缘材料采用硅橡胶材料，绝缘紧密挤包在导体上，且容易剥离不伤导体，绝缘表面平整、光滑。

绝缘厚度符合标准的规定，绝缘厚度的平均值不小于标称值，其很薄处的厚度不小于标称值的90%-0.1mm。

5.3成缆

绝缘线芯绞合成缆，成缆的绞向为右向，成缆后重叠绕包聚酯膜包带，重叠绕包的搭盖率不小于20％。

5.4填充

为使成缆的缆芯圆整，根据需要允许采用非吸湿性材料作为填充。

5.6外护套

外护套材料采用硅橡胶护套材料。

护套紧密挤包在绝缘线芯或缆芯上，且容易剥离不伤缆芯。护套表面光洁、色泽均匀。

护套厚度符合标准的规定，护套厚度的平均值不小于标称值，其很薄处的厚度不小于标称值的85%-0.1mm。

六、主要技术指标

20℃导体直流电阻符合GB/T 3956。

20℃很小绝缘电阻为100MΩ.km。

成品电缆应经受交流50Hz，试验电压3500V，5分钟不击穿。

七、注意事项：

1、电缆移动使用时温度范围应控制在-30℃ ~ +180℃之间，温度过低易造成电缆内部或护套因弯折受损伤。

2、电缆的编织屏蔽层是防电磁干扰的结构，安装使用时应接通0电位（地电位），防止因电磁场的干扰所产生的静电荷产生电场干扰电缆信号的传输、使所产生的静电荷及时泄漏。该电缆的屏蔽层对磁场也同样具有一定的防护作用。

3、电缆应避免车辆碾压、或硬物体强烈撞击，以免损坏电缆的绝缘层或护套。
