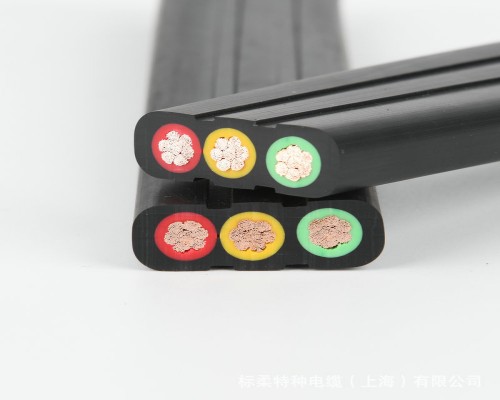

本产品适用于交流额定电压0.6/1KV及以下，是连接各种频繁移动式电气设备的铜芯橡皮绝缘橡皮护套软电缆，尤其适用于卷筒、电动葫芦、行车等各种移动设备。

型号	产品名称	芯数	标称截面 mm2
YR	丁苯绝缘及护套移动型软电缆	1～60	0.5～240
YRP	丁苯绝缘及护套金属屏蔽移动型软电缆	1～60	0.5～240
YRF	丁苯绝缘氯丁护套移动型软电缆	1～60	0.5～240
YRFG	丁苯绝缘氯丁护套移动型钢丝抗拉软电缆	1～60	0.5～240
YVFB	丁晴绝缘丁晴护套移动扁平软电缆	1～60	0.5～240
YVFBG	丁晴绝缘、护套移动扁平型钢丝抗拉软电缆	1～60	0.5～240
YVFBPG	丁晴绝缘、护套屏蔽移动扁平抗拉软电缆	1～60	0.5～240
YFFB	氯丁绝缘氯丁护套扁平移动软电缆	1～60	0.5～240
YFFBG	氯丁绝缘、护套扁平移动型钢丝抗拉软电缆	1～60	0.5～240
YFFBPG	氯丁绝缘、护套屏蔽移动扁平钢丝抗拉软电缆	1～60	0.5～240

五：主要技术指标

1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。

2．20℃时绝缘电阻不小于50MΩ/KM。

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

六：基本电缆规格及结构参数

线芯*标称截面(mm2)	导体结构 (根数*直径) mm	电缆zui大外径(mm)
线芯*标称截面(mm2)	导体结构 (根数*直径) mm	YFFB
2*1.5	48*0.20	11.4*7.5
2*2.5	51*0.25	14.0×9.0
2*4	82*0.25	15.8×9.5
2*6	123*0.25	18.2×10.8
2*10	204*0.25	21.5×12.5
2*16	323*0.25	24.2×13.9
2*25	513*0.25	28.5×16.2
2*35	722*0.25,	31.8×18.1
2*50	1026*0.25	36.6×20.5
2*70	1406*0.25	41.6×23.3
2*95	486*0.50	47.3×26.3
2*120	608*0.50	50.8×28.1
2*150	760*0.50	56.3×31.2
3*1.5	48*0.20	15.8*7.5
3*2.5	51*0.25	18.8×9.0
3*4	82*0.25	21.6×9.5
3*6	123*0.25	25.8×11.3
3*10	204*0.25	32.1×13.2
3*16	323*0.25	34.2×14.9
3*25	513*0.25	42.3×18.2
3*35	722*0.25	46.2×19.1
3*50	1026*0.25	55.8×22.0
3*70	1406*0.25	66.8×26.8
3*95	486*0.50	70.2×28.0
3*120	608*0.50	85.5×36.0
3*150	760*0.50	95.0×35.1
4*1.5	48*0.20	20.5*7.5
4*2.5	945*0.50	25.8×9.0
4*4	82*0.25	29.4×9.5
4*6	123*0.25	34.1×11.8
4*10	204*0.25	40.4×12.9
4*16	323*0.25	45.9×15.6
4*25	513*0.25	54.1×18.1
4*35	722*0.25	58.6×, 20, .2
4*50	1026*0.25	83.0×26.5
3×4+2.5	820.25/510.25	30.6×10.7
3×6+4	1230.25/820.25	31.0×12.8
3×10+6	2040.25/1230.25	35.0×12.9
3×16+6	3230.25/1230.25	41.3×15.6
3×25+10	5130.25/2040.25	49.1×18.1
3×35+10	7220.25/2040.25	64.2×20.2
3×50+16	10260.25/3230.25	80.2×23.4
3×70+25	14060.25/5130.25	85.3×27.2
3×95+35	4860.50/7220.25	97.6×29.7
3×120+35	6080.50/7220.25	107.1×31.9
5*1.5	48*0.20	25.5*7.5
5*2.5	51*0.25	32.0*9.0
5*4	82*0.5	37.5*10
6*1.5	48*0.20	31*7.5
6*2.5	51*0.25	40.9*9.0
6*4	82*0.5	42.0*10
7*1.5	48*0.20	32.0*7.0
7*2.5	51*0.25	41.0*9.0
7*4	82*0.25	44.0*10.0
8*1.5	48*0.20	38.5*7.8
8*2.5	51*0.25	48.0*8.0
8*4	82*0.25	51.0*10.6
10*1.5	48*0.20	44.5*7.8
10*2.5	51*0.25	59.0*9.0
10*4	82*0.25	65.2*11.0
12*1.5	48*0.20	59.5*8.5
12*2.5	51*0.25	70.0*8.5
12*4	82*0.25	80.2*11.0
