【拖链电缆】基本说明

拖链电缆适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现机械代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械（人）手、建筑机械、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等的室内外环境需要屏蔽的高频弯曲场所，特别是需要无差异和信号稳定的信息传导与监控。

【拖链电缆】产品特点

（1）高柔性—拖链电缆采用多股精绞无氧铜丝做导体保证了线身的柔软性；
（2）耐弯曲—优化成缆节距+特殊结构设计+精心选材，适用于高频弯曲场合不断芯；
（3）使用方便—芯线绝缘颜色可依据客户要求订制；
（4）抗电子干扰—拖链电缆整体镀锡铜丝编织屏蔽密度85%以上，有效的抵抗了外部高频电磁干扰；
（5）抗拉—柔性包裹材料-无纺布包裹线身+抗拉丝填充，在电缆来回弯曲运动是有效的起到缓冲作用；
（6）耐磨、耐油、防水、抗老化—特种柔性专用护套料（颜色可由客户选定）弯曲寿命600万次以上护套不破裂；
（7）为用户提供替代进口的拖链电缆 或者用户要求较高的拖链电缆；

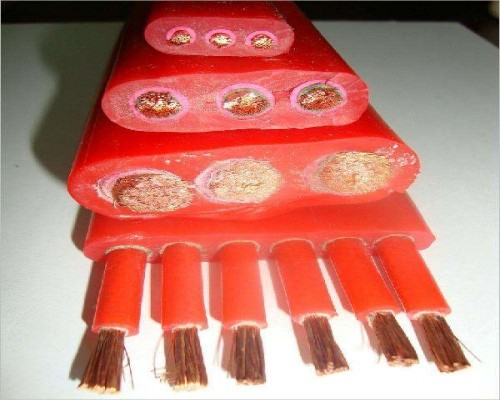

（8）扁平拖链电缆可多根并排捆绑使用、有效的节省了电缆的安装空间。

【拖链电缆】电缆结构

导体：拖链电缆多股精绞超细无氧铜丝做导体符合VDE0295 6类标准和IEC228 6类标准
绝缘：特殊改良丁晴复合材料绝缘或者PE材料绝缘
颜色：≤0.5mm2颜色标识，棕、黑、蓝、紫、粉红、橙
      ＞0.5mm2黑色数字白色号码编号，3芯以上带有黄绿接的线
内衬层：特殊无纺布包裹缠绕
内护套：可选
屏蔽：镀锡铜网编织屏蔽，密度85％以上
护套：拖链电缆特种丁晴弹性体外护套材料/PUR材料，颜色可自行选定。

【拖链电缆】技术指标

导体阻抗20度：20 M Ohm.Km
测试交流电压：50Hz 3000V
额定电压：U0/U ＜ 0.5mm2 300/300 V
               ≥ 0.5mm2 300/500 V
测试电压： U 3000V符合DIN VDE 0281第2部分
温度范围：℃ 常规拖链电缆使用温度-30℃～+80℃
           （拖链电缆可订制使用温度-55℃～+105℃）
拖链电缆持续运动时的很小弯曲半径：4× 电缆外径
