一、产品介绍

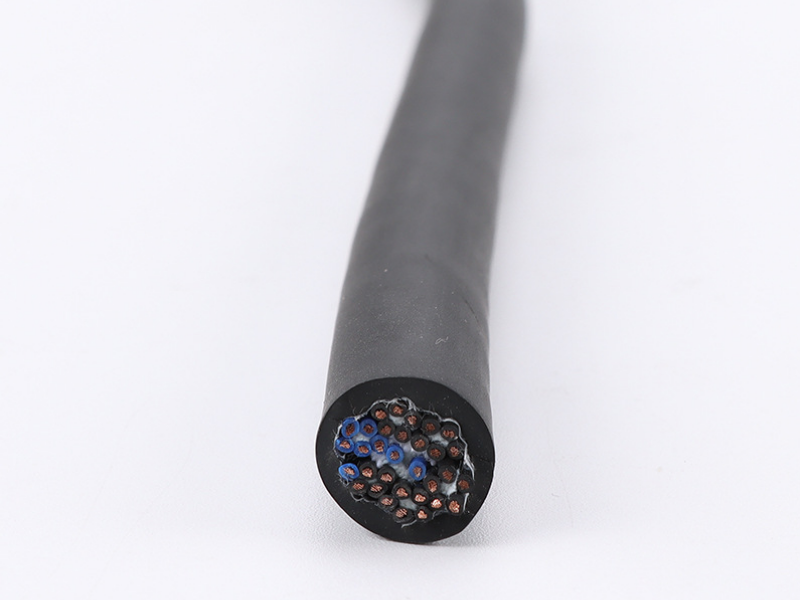

TRVV柔性拖链软电缆是一种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆，也可称之拖曳电缆，坦克链电缆。

二、应用场景

TRVV柔性拖链软电缆适用于连续往复运动下的安装环境，特别是工业机械应用环境下的，需要线缆频繁弯曲的场合，为了防止电缆纠缠、磨损、拉脱、吊挂避免散乱，常把电缆放入电缆拖链中，对电缆形成保护，并且电缆还能随拖链实现来回往复运动。安徽佰能电气有限公司

TRVV柔性拖链软电缆主要应用于工业电子系统，自动化生产线，操控系统、仓储物流设备，机器人，消防系统，起重机，五金冲压、数控机床，冶金工业和木材加工等多个行业。

三、材料及技术

TRVV柔性拖链软电缆主要有7个关键材料及技术要求

1、TRVV柔性拖链软电缆抗拉结构及材料

在电缆的中心/两边根据芯数数量以及每根芯线交叉区域的空间里，设计有较好的材料填充，充分做抗拉和加强作用，这种方法能有效的保护绞线结构的稳定性。

2、TRVV柔性拖链软电缆导体结构

电缆选择最具柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，可能会产生电缆缠绕现象。

3、TRVV柔性拖链软电缆芯线绝缘

电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单根的导线。因此只有在高压成型的PVC或者TPE材料才能用于拖链电缆中。

4、TRVV柔性拖链软电缆绞线

绞线结构设计，是按最佳的绞合节距，绞合束绞在一个稳定的抗拉加强中心填充物的周围。

5.TRVV柔性拖链软电缆内护套

甲胄式挤压成型的内护套取代廉价的羊毛材料填充物或附属填充物，保证绞线结构不会散乱。

6.TRVV柔性拖链软电缆屏蔽

用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

7.TRVV柔性拖链软电缆外护套

由不同的改良高分子材料制成的外护套，做综合保护层，具有抗UV功能，抗低温功能的，耐矿物油及燃料油功能。但是，所有的这些外护套都有一个共同点，高耐磨性，并不会粘附任何东西。外护套必须是高柔性能，必须还有支撑功能。

四、产品材料特点

导体：多股超细精绞无氧铜丝，直径0.1±0.004毫米。如客户有特殊技术需求，可根据客户技术参数指标定制，另行选择其他型号铜丝。

绝缘：特殊混合丁晴聚氯乙烯材料绝缘。

颜色：可依据客户的需求定制。

屏蔽：镀锡铜丝网编织，密度85%以上；

护套：混合丁晴聚氯乙烯专用耐弯曲、耐油、耐磨、防水护套。

五、产品类型

TRVV：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套拖链电缆。

TRVVP：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套、软护套镀锡铜丝网编织屏蔽拖链电缆.

TRVVSP：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套对绞总屏蔽拖链电缆。

RVVYP：铜芯丁晴混合特殊绝缘、丁晴混合特殊护套耐油总屏蔽拖链电缆。
