TRVV-10x2.5耐弯曲拖链电缆高柔性

2024-11-04 16:09 已有人浏览 网络
TAG标签:拖链电缆
一、拖链电缆的概念拖链电缆主要应用于:工业自动化系统、生产流水线系统、焊机机器人、潜水器、搬运机器人、数控机床和冶金工业以及需要来回移动的场合。为了防止电缆纠缠...

产品分类特种电线电缆

产品型号TRVV

产品电压300/500V

包装类型软包或盘装

护套材质丁腈复合物

报价电话 18098308844

详情介绍

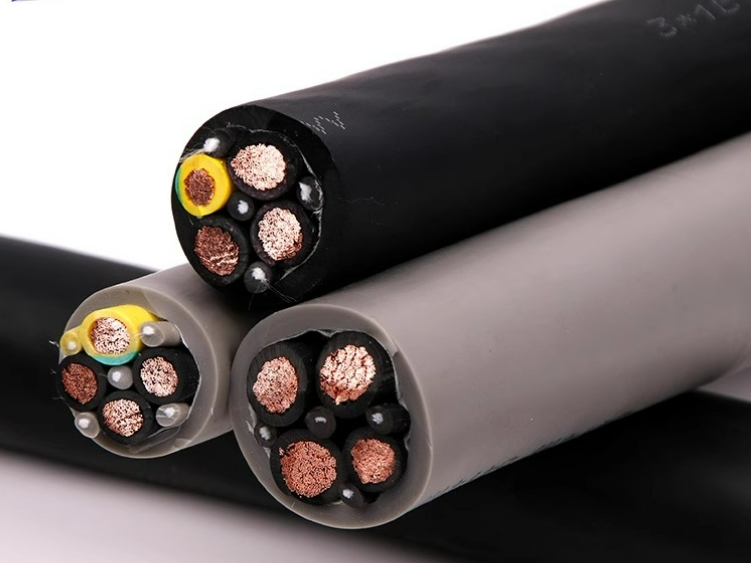

一、拖链电缆的概念



拖链电缆主要应用于:工业自动化系统、生产流水线系统、焊机机器人、潜水器、搬运机器人、数控机床和冶金工业以及需要来回移动的场合。为了防止电缆纠缠、磨损、拉脱、挂和散乱,常把电缆放入电缆拖链中。安徽佰能电气有限公司


二、拖链电缆的用途


1、普通拖链电缆具有弯曲性能、移动柔性、耐磨、耐油、抗拉等优点,通常用于自动化企业流水线车间、电焊机机器人手臂、海洋探测仪器、雕刻机等自动化移动设备上。


2、特种拖链电缆具有耐寒、耐油、耐海水、耐化学品、耐低温、耐挤压等优点,主要用于室外环境恶劣,对电缆的要求比较苛刻的场所,如海洋作业自动化系统及仪器仪表、浅海机器人、化工自动化设备、冶金自动化企业用特种柔性拖链电缆。


三、拖链电缆安装注意事项



01

拖链电缆的敷设不能扭曲,即不可从电缆卷筒或电缆盘的某一端解开电缆,而应先旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得。

02

必须注意电缆的最小弯曲半径,安装半径不小电缆直径的6倍。

03

电缆必须松散的并排敷设在拖链中,尽可能分开排列,用隔片分开或穿入支架空挡的分离空洞中,在拖链中电缆间的空隙至少应为电缆直径的10% 。

04

拖链中的电缆不得相互接触或困在一起。

05

电缆的两点都必须固定,或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

06

请确保电缆在弯曲半径内完全移动,即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后,最好检查一下电缆的位置。该检查必须在推拉移动后进行。

07

如果拖链折断,则其电缆也需要更换,因为过度拉伸造成的损坏无法避免。
