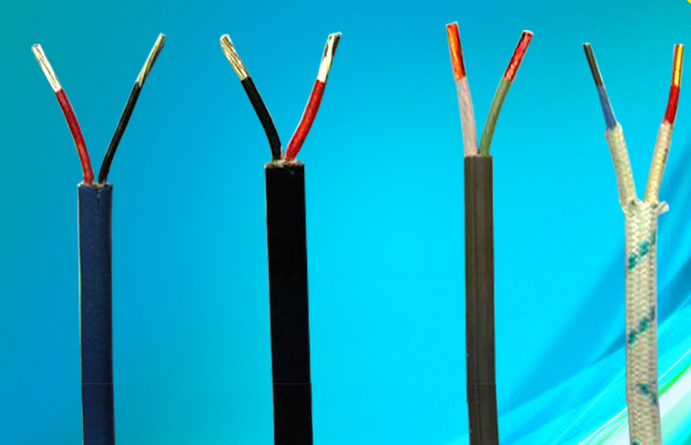

KXS-FPF 2*1.5精密级高温补偿导线

2023-12-14 14:18 已有人浏览 安徽佰能电气有限公司
TAG标签:补偿导线
KXS-FPF2*1.5精密级高温补偿导线概述:1、工作温度:zui高200℃和260℃两种。2、zui低环境温度;固定敷设-60℃;非固定敷设-20℃。3、z...

产品分类热电偶补偿导线

产品型号客户要求

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍



KXS-FPF 2*1.5精密级高温补偿导线概述:

1、工作温度:zui高200℃和260℃两种。
 2、zui低环境温度;固定敷设-60℃;非固定敷设-20℃。
 3、zui小弯曲半径:非铠装电缆不小于电缆外径的10倍,铠装电缆不小于电缆外径的12倍;

高温补偿导线执行标准:GB/T4989-94及企业标准

二、KXS-FPF 2*1.5精密级高温补偿导线型号名称

型号

名称

KX-FF

氟塑料绝缘和护套普通级K分度热电偶用补偿导线

KX-FPF

氟塑料绝缘和护套铜丝编织屏蔽普通级K分度热电偶用补偿导线

KX-FP1F

氟塑料绝缘和护套镀锡铜丝编织屏蔽普通级K分度热电偶用补偿导线

KXS-FF

氟塑料绝缘和护套精密级K分度热电偶用补偿导线

KXS-FPF

氟塑料绝缘和护套铜丝编织屏蔽精密级K分度热电偶用补偿导线

KXS-FP1F

氟塑料绝缘和护套镀锡铜丝编织屏蔽精密级K分度热电偶用补偿导线

注:其他补偿导线EX、JX、SC、KC、NC、NX、BC、TX,只需改写型号的*项,如EX-VV、EX-VPV

型号

名称

KX-FF

氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆

KX-FPF

氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆

KX-FPFP

氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆

KX-FFP

氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆

KXS-FF

氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆

KXS-FPF

氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆

KXS-FPFP

氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆

KXS-FFP

氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆

KX-FP3F

氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆

KX-FP3FP3

氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆

KX-FFP3

氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆

KXS-FP3F

氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆

KXS-FFP3

氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆

KXS-FP3FP3

氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆

注:1、其它补偿电缆EX、SC、KC、NC、NX、BC、TX、JX,只需改写型号的*项,如EX-FF EX-FPF等。
    2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可,如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆。

四、型号结构

项目

代号

说明

型号

SC
KCA、KCB
KX
EX
JX
TX
NC

配用S分度号热电偶的补偿型补偿线缆
配用K分度号热电偶的补偿型补偿线缆
配用K分度号热电偶的延伸型补偿线缆
配用E分度号热电偶的延伸型补偿线缆
配用J分度号热电偶的延伸型补偿线缆
配用T分度号热电偶的延伸型补偿线缆
配用N分度号热电偶的补偿型补偿线缆

分类和精度

使用分类

G

一般温度使用(不超过105℃)
高温使用

精度

热电动势允差为普通级可省略
热电动势允差为精密级

耐热等级

105

zui高使用温度为70℃ 可省略
zui高使用温度为105℃

绝缘材料

聚氯乙烯

屏蔽材料

P
P1
P2
P3(PL)

无屏蔽可省略
铜丝编织屏蔽
镀锡丝编织屏蔽
铜带绕包屏蔽
铝/塑复合带绕包屏蔽

护套材料

聚氯乙烯

铠装材料

22

钢带铠装

导体种类

A

单股导体
多股导体

规格



补偿导线填写:2×导体截面(2×S)
补偿电缆填写:芯数× (2× 导体截面)(N× 2× S)
N:1、2、3、4、5、6、7、8、9、10、12、14、16、19
S:0.5、1.0、1.5、2.5(m㎡)

注:要求阻燃应在型前加ZR;本安电路用应在型号前加IA
举例:配用E分度号一般精密级耐温200℃补偿型多股1.0m㎡截面铝复合带分对屏蔽的五对热电偶补偿电缆表示为:EX-HS200-FP3F-R  5×(2×1.0)
五、耐高温补偿导线技术参数
 1、绝缘层颜色

补偿导线

补偿导线合金丝

补偿导线绝缘层颜色

 配用热电偶分度号

正极

负极

正极

负极

SC

SPC(铜)

SNC(铜镍)

红

绿

S(铂铑10-铂)

KCA

KCA(铁)

KNA(铜镍)

红

K(镍铬-镍硅)

KCB

KCB(铜)

KNB(铜镍)

K(镍铬-镍硅)

KX

KPX(镍铬)

KNX(镍硅)

K(镍铬-镍硅)

EX

EPX(镍铬)

ENX(铜镍)

E(镍铬-铜镍)

JX

JPX(铁)

JNX(铜镍)

J(铁-铜镍)

TX

TPX(铜)

TNX(铜镍)

T(铜-铜镍)

NC

NPC(铁)

NNC(铜镍)

N(镍铬硅-镍硅)

 注:补偿导线型号*个字母与热电偶的分度号对应,第二个字母中“X"表示延伸型补偿导线(与热电偶材料相同),“C"表示补偿型补偿导线
   2、分类及护层颜色

使用分类

精度等级标志

护套颜色

普通级

精密级

普通级

精度级

本安电缆

一般用

省略

S

黑色

灰色

蓝色

 耐热用

省略

黑色

黄色

蓝色

 3、热电动式及允差

型号

SC或RC

KCA,KX

NC,NX

EX

JX

TX

热电动势mv

1.440

8.137

5.912

13.419

10.777

9.286

普通级允差uv

±60

±100

±100

±200

±140

±90

精密级允差uv



±60

±60

±120

±85

±48

 4、线芯结构及标称截面

导体标称截面m㎡

导体结构

单股线芯(A类)

多股线芯(R类)

0.5

1/0.8

7/0.3

1.0

1/1.13

7/0.43

1.5

1/1.37

7/0.52

2.5

1/1.76

19/0.41

5、其他指标
 1.绝缘电阻:当周围空气温度为15-35℃,相对湿度不超过80%时,补偿导线成品线芯间和线芯与屏蔽层间的绝缘
 2.绝缘层及护套机械性能:绝缘层和护套的抗拉强度≥12.5N/m㎡,伸长率≥125%
 3.阻燃性能:根据用户所需可以符合GB12666-1990A、B、C
6、补偿导线及补偿电缆外形尺寸和计算重量
补偿导线

标称
截面

zui大外径

计算重量

FF

FPF、FP1F

FF

FP1F

A类导体

R类导体

A类导体

R类导体

A类导体

R类导体

A类导体

R类导体

0.5

2.6×4.6

2.8×4.8

3.2×5.2

3.4×5.4

27

30

45

50

1.0

3.0×5.3

3.1×5.6

3.6×5.9

3.7×6.2

39

45

64

69

1.5

3.2×5.8

3.4×6.2

3.8×6.4

4.0×6.8

54

60

77

87

2.5

3.9×6.7

4.0×7.3

4.2×7.3

4.6×7.9

77

84

103

114

补偿电缆



数

导体
种类

zui大外径(mm)

计算重量(Kg/Km)

FF

FPF、FP1F

FF

FPF、FP1F

0.5

1.0

1.5

2.5

0.5

1.0

1.5

2.5

0.5

1.0

1.5

2.5

0.5

1.0

1.5

2.5

1

A

5.0
5.2

5.8
6.1

6.4
6.6

7.4
7.8

5.6
5.8

6.3
6.8

6.9
7.4

7.8
8.7

36
38

50
54

62
72

92
99

53
56

70
80

89
95

117
126

2

A
R

7.9
8.2

9.0
9.5

9.9
10.7

11.6
12.4

9.7
10.0

11.0
11.71

11.9
13.0

13.6
15.1

79
84

112
120

137
158

198
238

156
164

207
221

240
277

325
360

3

A

8.4
8.6

9.6
10.3

10.8
11.3

12.3
13.6

10.5
10.9

11.8
12.4

13.0
13.8

14.5
16.1

91
96

139
155

181
198

256
295

193
204

254
273

317
344

412
446

4

A

9.0
9.2

10.6
11.2

11.7
12.3

13.6
14.7

12.3
13.2

14.1
15.1

15.3
16.3

17.3
19.7

113
119

172
185

218
250

327
355

236
248

322
346

383
408

497
540

5

A

10.5
107

11.9
13.0

13.5
14.3

15.5
16.7

12.5
13.6

14.5
15.4

15.6
16.6

17.6
20.0

146
156

214
251

288
311

411
453

302
319

392
423

468
499

612
696

6

A

12.0
12.3

14.0
15.0

15.5
16.5

17.8
19.8

14.7
15.3

16.5
17.6

17.9
19.5

20.7
23.0

178
192

283
303

352
381

502
573

361
383

473
507

562
634

767
836

7

A

12.2
12.9

14.3
15.3

15.7
16.7

18.2
20.1

15.0
15.5

16.7
17.9

18.2
19.8

21.0
23.4

187
215

296
318

375
402

535
607

388
408

505
545

606
672

825
897

 8

A

13.6
14.1

15.6
16.7

17.3
18.8

20.4
22.4

16.3
16.9

18.3
20.0

20.4
21.7

23.0
25.4

228
242

333
360

426
480

634
686

435
457

568
640

710
760

934
1046
